設備簡介
?動稱重灌裝機主要由儲料倉、供料管道、稱重倉、灌裝頭以及?動輸送裝置組成。?部分?動稱重灌裝機根據實際情況可分?1-12路稱重式?動灌裝機。
控制方案
設備整體由觸摸屏、稱重系統、數據采集系統、傳送系統四部分組成:
1
觸摸屏：負責系統的數據顯示與控制；
2
由信捷XD系列PLC和XD-E4WT-D組成的稱重系統：整套設備的核心，負責數據運算與處理，相比于傳統的稱重儀表，信捷稱重系統具有速度更快、操作簡單、數據更直觀等多方面優點；
3
由接近開關、稱重傳感器組成的數據采集系統：負責采集物料的重量、位置等信息，傳送給稱重模塊；
4
傳送系統：變頻器配合電機組成傳送系統，負責傳送物料。

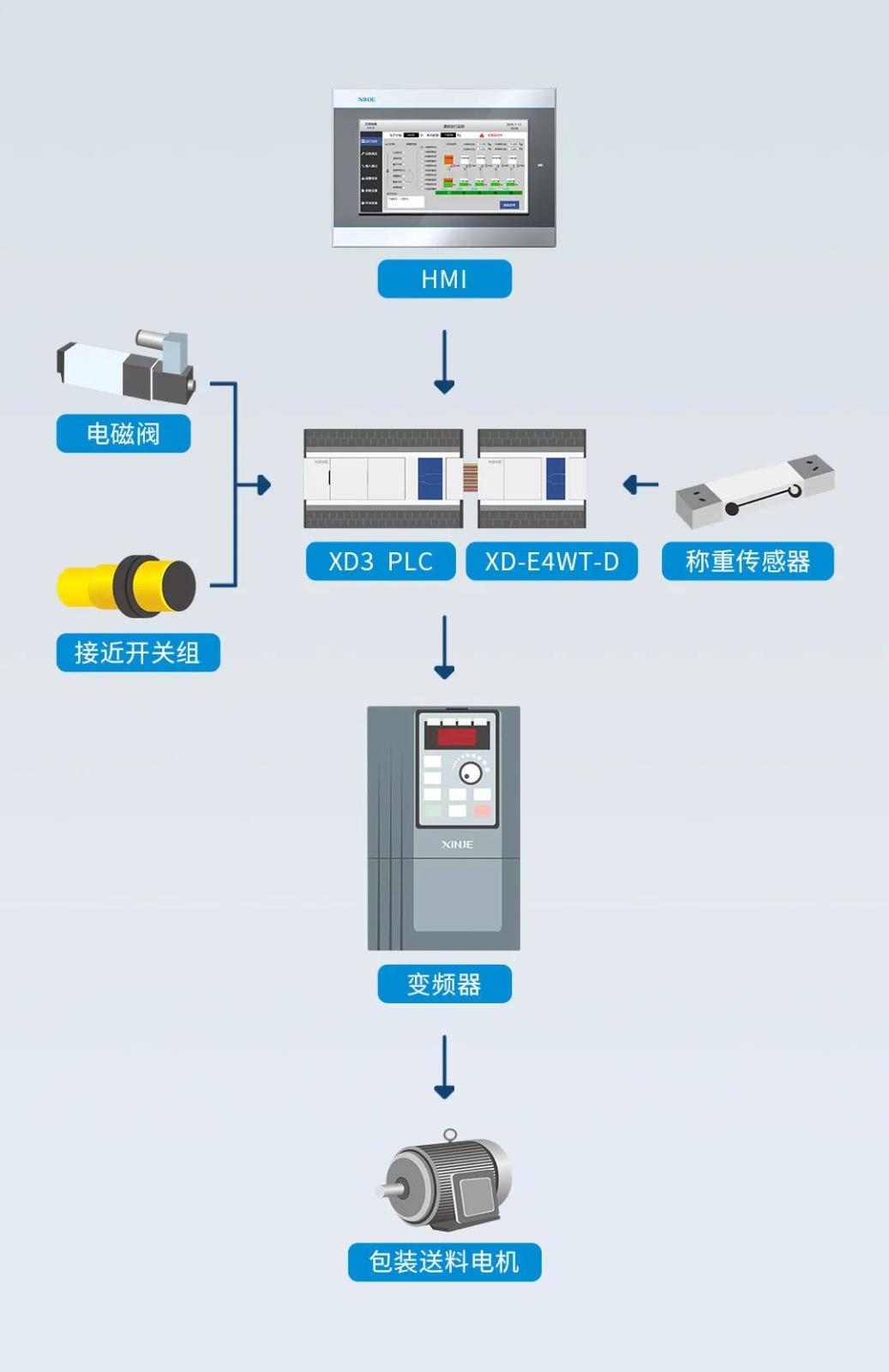

系統拓撲
方案優勢
1
設備性能高：每個稱重單元支持1~4路灌裝，可擴展多個單元。
2
系統模塊化：設備體積小，空間利用率高，可靈活適配多種現場。
3
速度快：擁有三級灌裝速度，可自動調節。
4
精度高：5-20L液體，綜合精確度：0.5%~0.1%。
5
響應快：稱重模塊與PLC內部連接，重量數據快速采樣。
現場應用
