XS Studio是信捷基于CODESYS V3.5.16.40開發，面向XS系列的編程組態軟件。集成了PLC編程、可視化HMI、安全PLC、控制器實時核、現場總線及運動控制功能，提供了一套完整的包括配置、編程、調試、監控在內的軟件環境，可以靈活自由地處理功能強大的IEC語言。
XS Studio完全符合IEC61131-3國際標準，支持6種主流編程語言，可實現EtherCAT、ModbusTCP/RTU、Ethernet IP、OPC UA(Server)等總線控制，為用戶提供了智能的自動化解決方案。

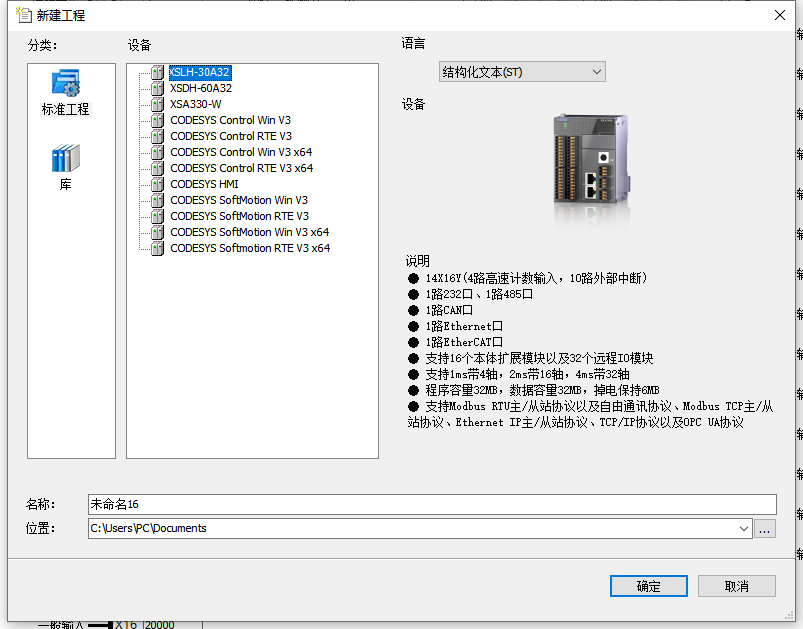

設備描述功能
XS Studio內置設備描述界面，方便客戶了解不同產品的功能情況，便于選型。

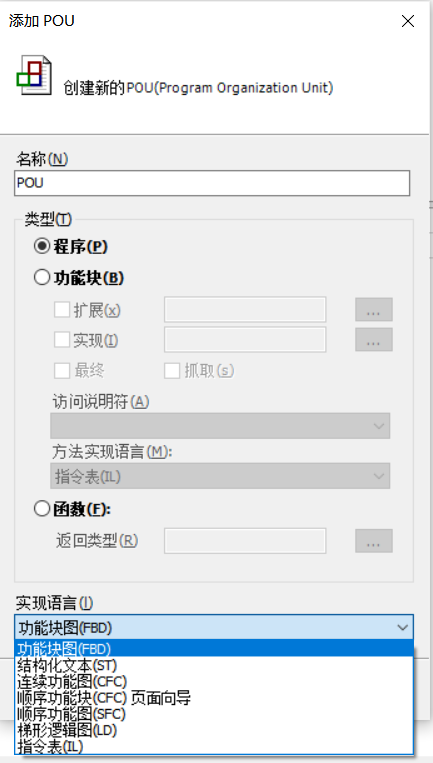

豐富的IEC語言
XS Studio支持梯形圖LD、結構化文本ST、功能塊圖FBD、順序功能流程圖SFC、控制流程框圖CFC等多種編程語言，用戶可靈活自由的進行編程。
便利的配置功能
具備方便的產品配置功能，可以輕松快速的實現包括PLC配置、IO模塊配置和高速IO配置等。

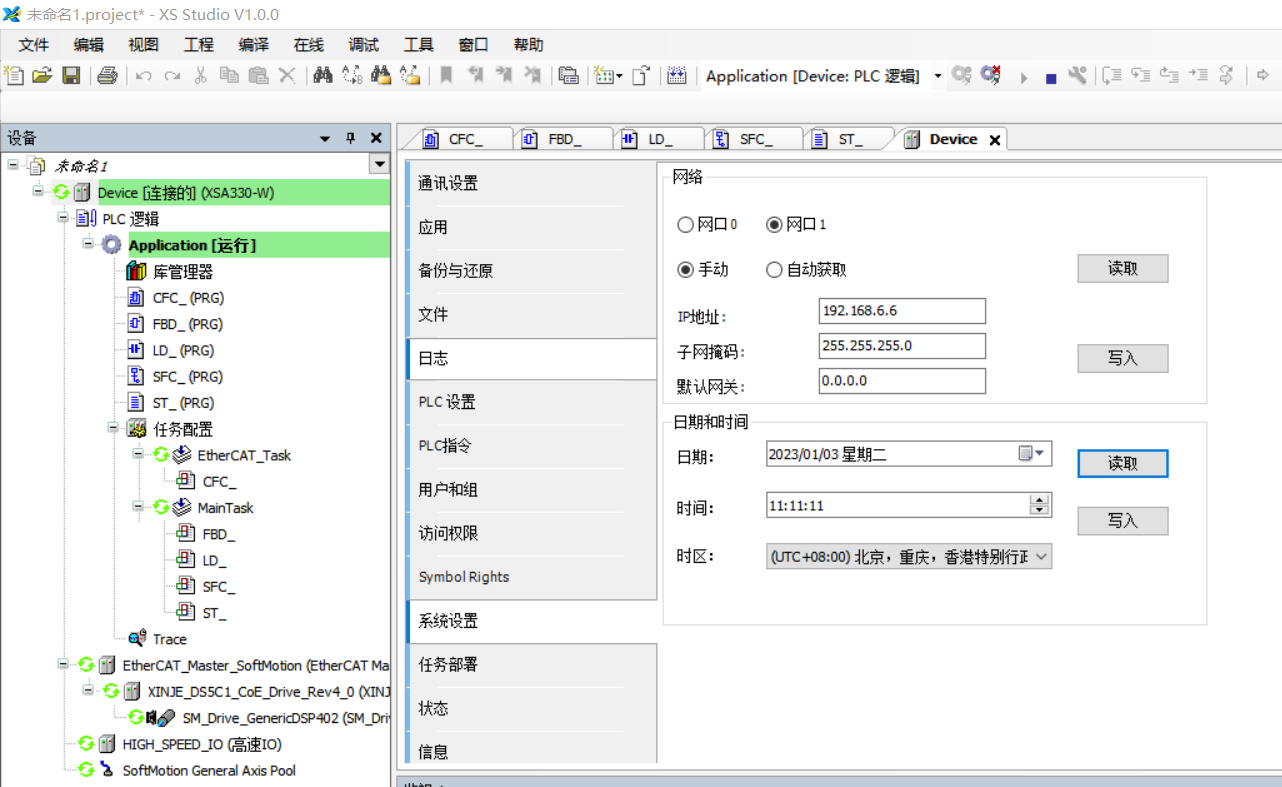

系統設置
內置系統設置界面，支持修改控制器IP及時間。
注：目前僅XSA330-W支持，XSDH/XSLH系列即將支持。
高速IO配置
高速IO配置界面可實現高速IO濾波、高速計數單相/AB相/脈沖+方向、外部中斷比較一致輸出等功能。適用于高精度、高速度的飛拍項目，廣泛應用于鋰電、光伏、食品等行業。
注：目前僅XSA330-W支持，XSDH/XSLH系列即將支持。
支持信捷自研庫
MTCP庫
信捷自研的Modbus TCP庫，目前僅支持XS3、XSDH、XSLH機型，后續將支持其他XS機型。

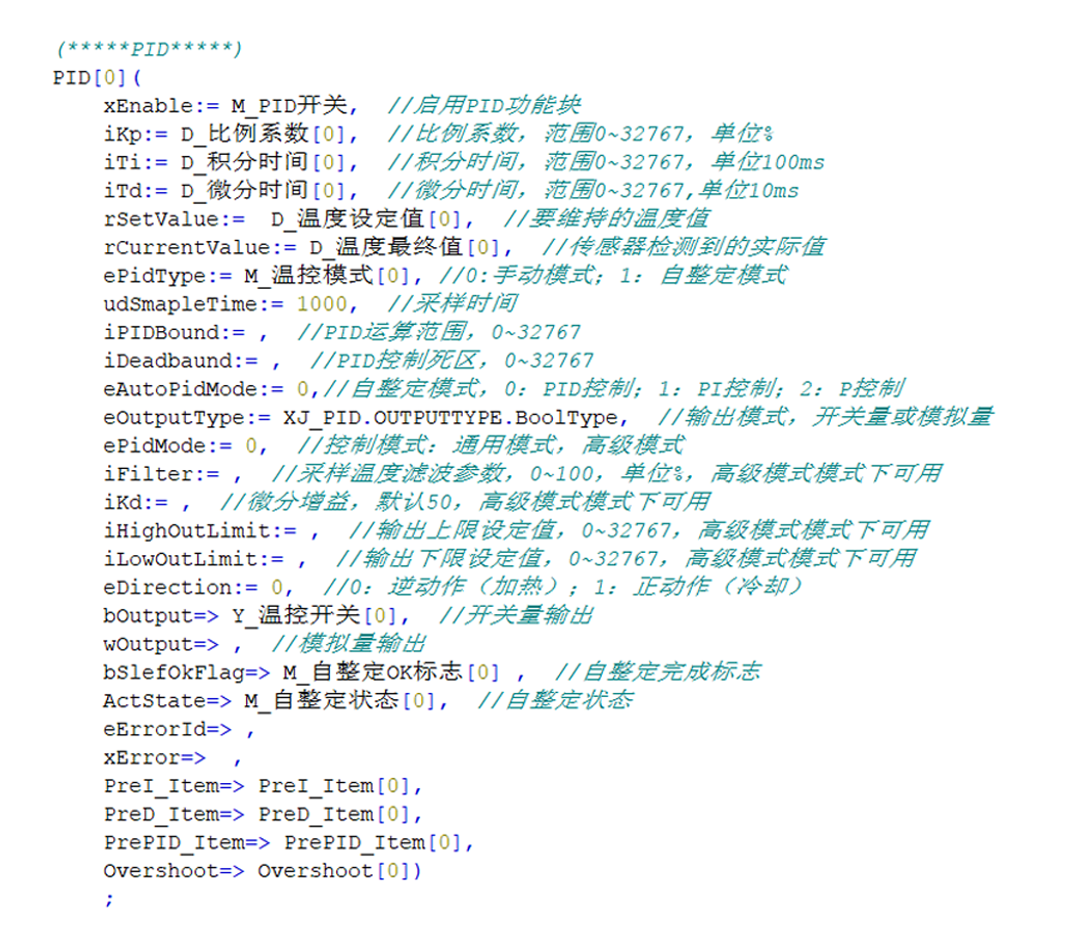

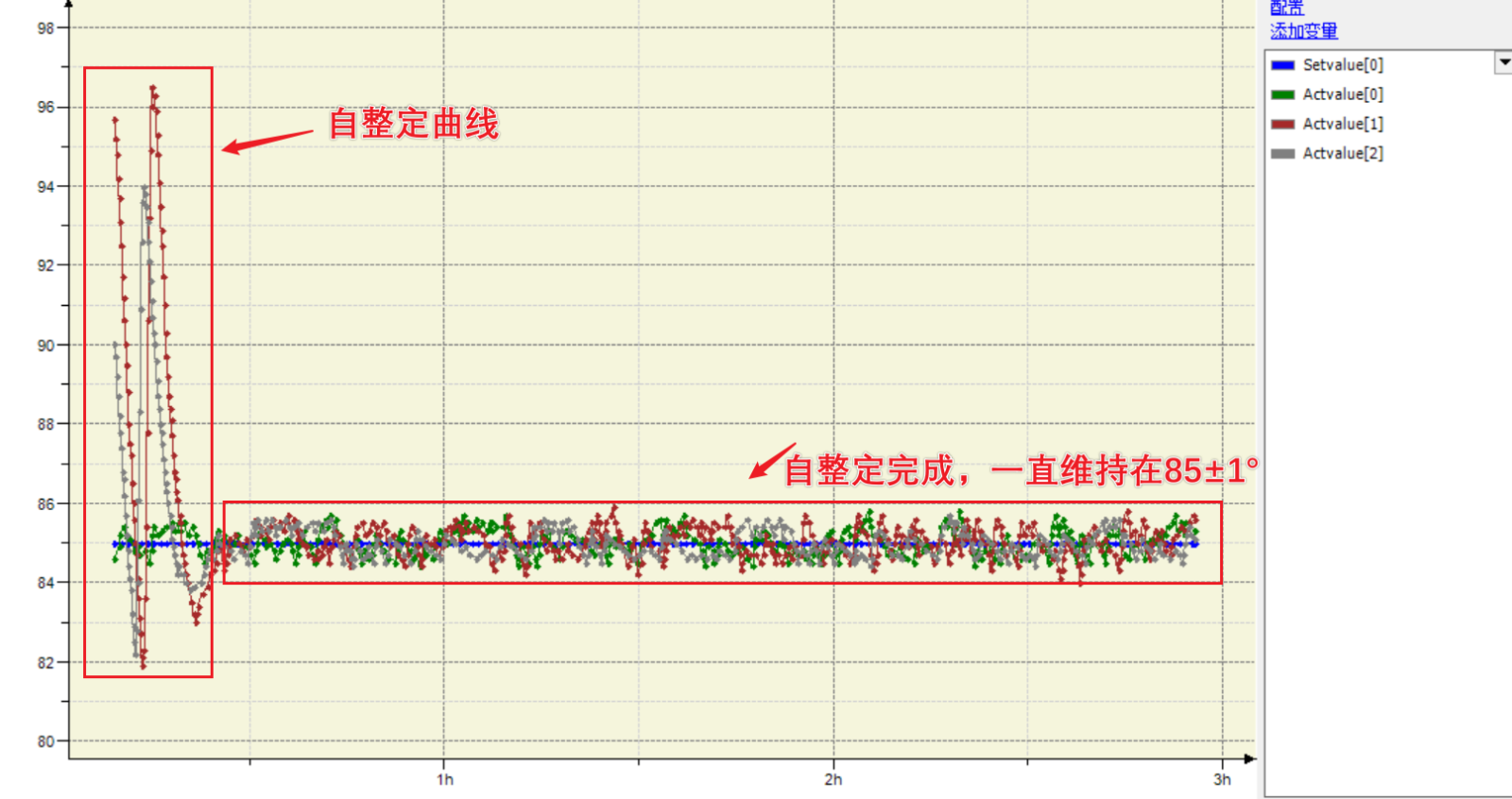

PID庫
支持信捷自研的PID庫指令進行PID控制。

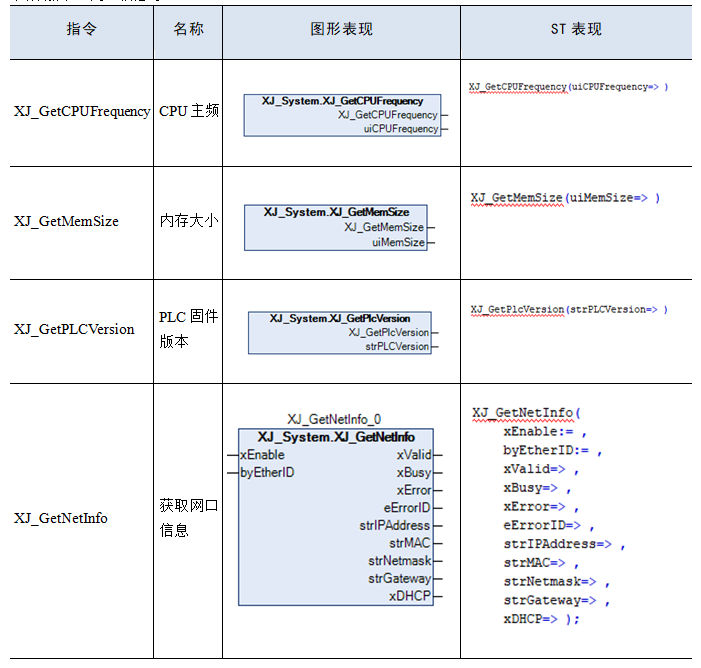

系統庫
支持通過系統庫中的指令獲取和設置XSA控制器的系統參數，如CPU主頻、內存大小、PLC固件版本、網口信息等。

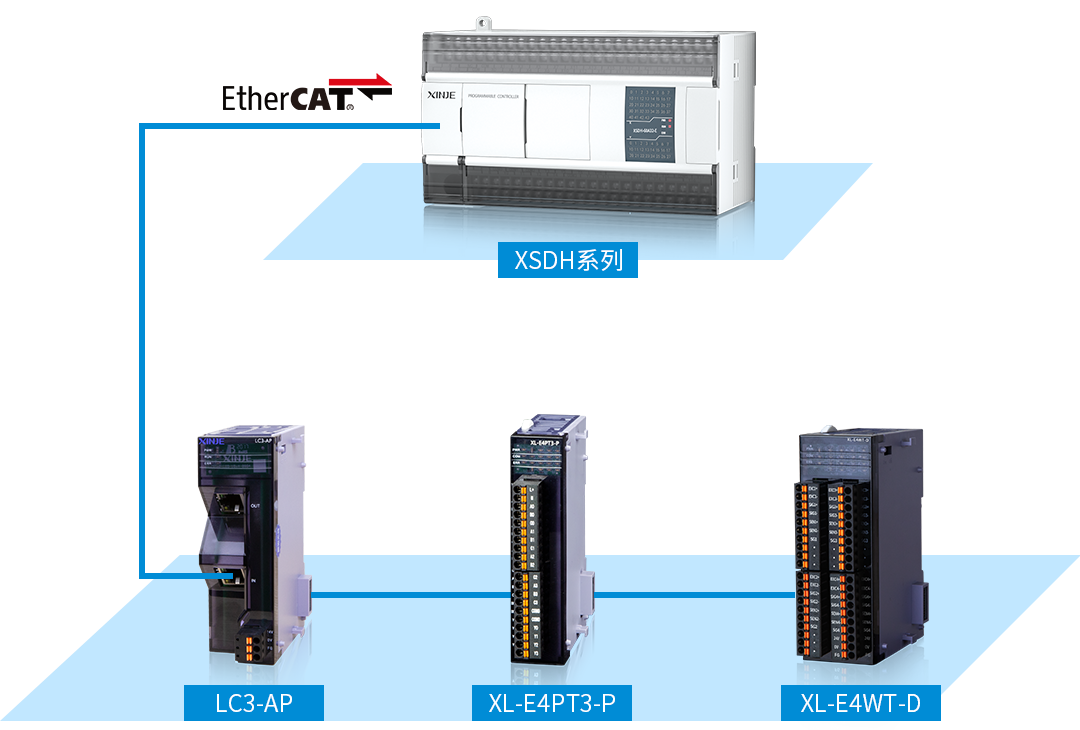

EC_FROMTO庫指令
支持通過遠程IO即LC3-AP連接溫度擴展模塊進行溫控、稱重?cái)U(kuò)展模塊進行稱重。
多軸運動總線控制
基于PLCopen的工具包可以實現單軸/多軸運動、電子凸輪傳動、電子齒輪傳動，以及復雜的多軸CNC控制等。

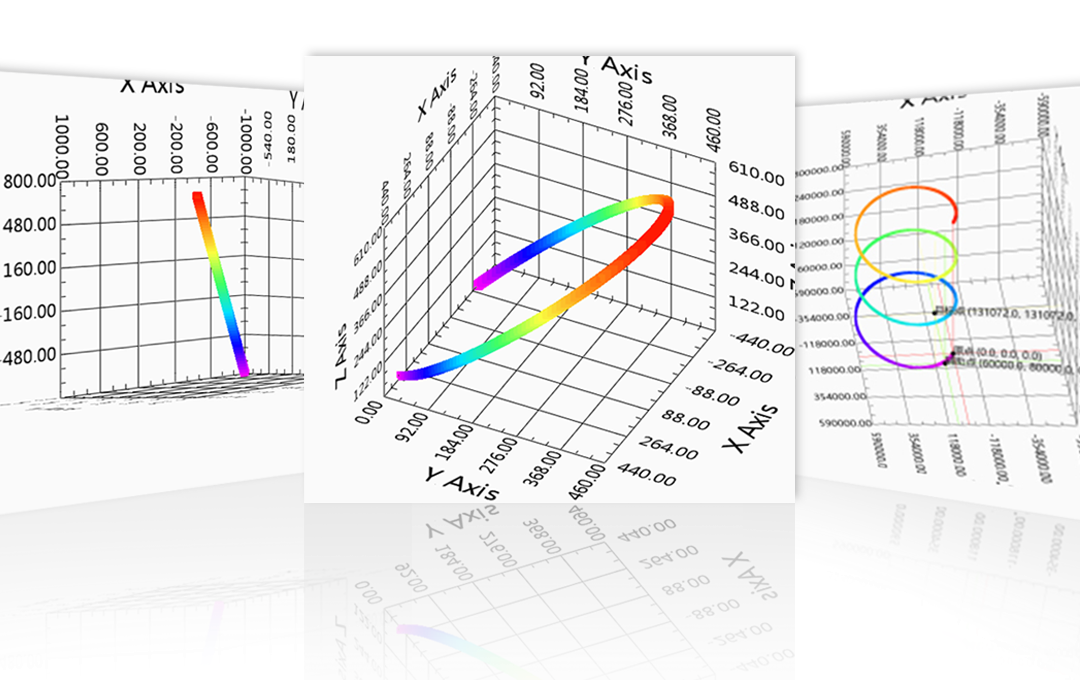

多軸插補
?持直線、圓弧、螺旋插補功能，可應?于常?的多軸插補平臺。

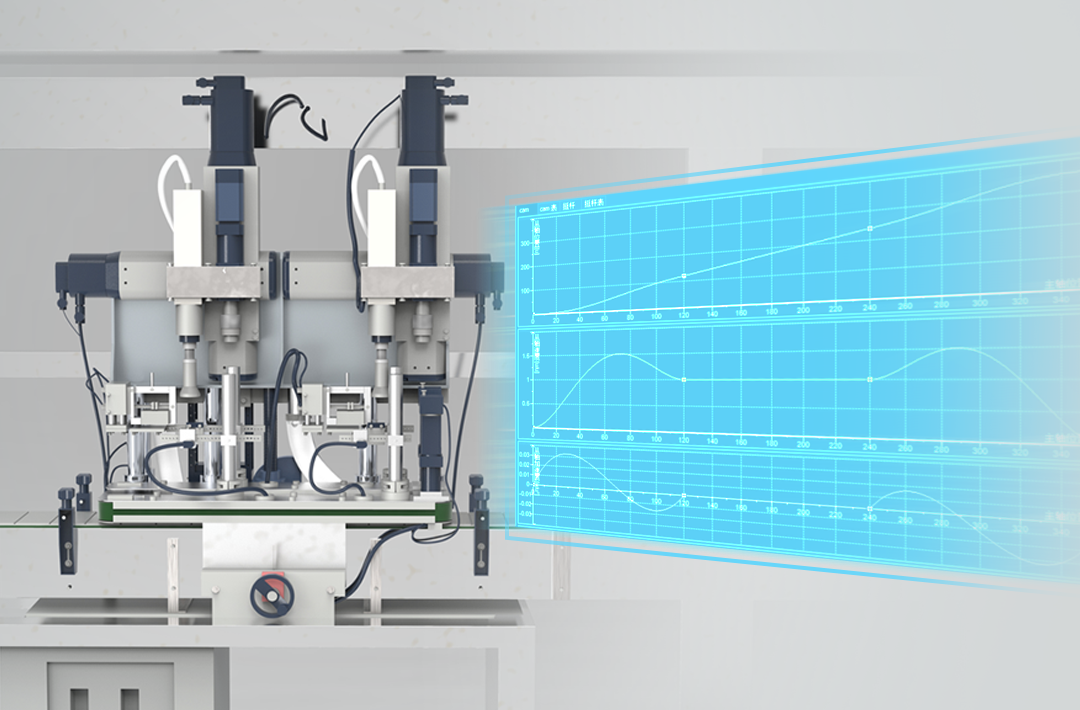

電子凸輪
電?凸輪系統替代笨重的機械凸輪，具有更?的加?精度和靈活性，可有效提??產效率，?前已?泛應?于旋蓋機、枕式包裝機、吹瓶機等?設備。
強大的軟件仿真及調試功能
強大的軟件仿真、在線調試功能
無需連接PLC硬件，即可輕松完成程序調試。
智能調試查錯功能
當用戶輸入了錯誤的應用程序代碼時，立刻會接收到編譯器發出的語法錯誤警告及錯誤信息，方便編程人員立即糾正。

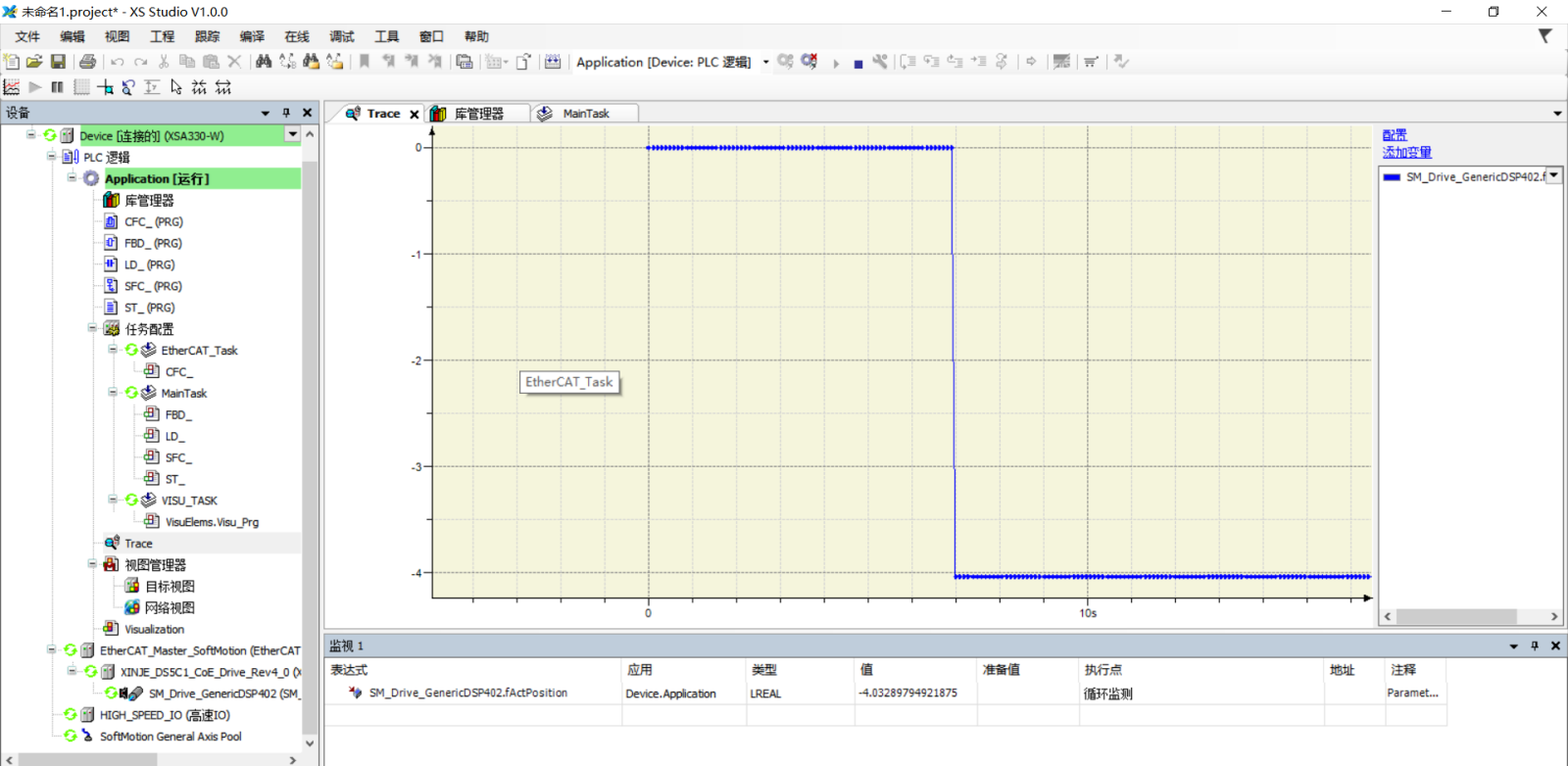

數據實時監測，曲線采集跟蹤
自帶可視化功能
